第十四章 平面杆件体系的几何组成分析 第十四章 平面杆件体系的几何组成分析单元测验

1、 问题:平面内一个点的自由度等于（ ）。
选项：
A:1
B:2
C:3
D:4
答案: 【2】

2、 问题:平面内一个刚片的自由度等于（ ）。
选项：
A:1
B:2
C:3
D:4
答案: 【3】

3、 问题:一根链杆可减少（ ）个自由度。
选项：
A:1
B:2
C:3
D:4
答案: 【1】

4、 问题:一个连接两个刚片的单铰可减少（ ）个自由度。
选项：
A:1
B:2
C:3
D:4
答案: 【2】

5、 问题:一个活动铰支座相当于（ ）个约束。
选项：
A:1
B:2
C:3
D:4
答案: 【1】

6、 问题:一个固定铰支座相当于（ ）个约束。
选项：
A:1
B:2
C:3
D:4
答案: 【2】

7、 问题:一个固定端支座相当于（ ）个约束。
选项：
A:1
B:2
C:3
D:4
答案: 【3】

8、 问题:一个链杆相当于（ ）个约束。
选项：
A:1
B:2
C:3
D:4
答案: 【1】

9、 问题:在不考虑材料弹性小变形的条件下，体系受荷载作用时，如果其位置和形状是不能改变的，这样的体系称为几何不变体系。
选项：
A:正确
B:错误
答案: 【正确】

10、 问题:有的体系，在受荷载作用下，即使在不考虑材料弹性小变形的条件下，体系的位置和形状仍然是可以改变的，这样的体系称为几何可变体系。
选项：
A:正确
B:错误
答案: 【正确】

11、 问题:有的体系，在受荷载作用下，一开始能产生瞬间微小的几何变形（非弹性小变形），然后体系的位置和形状就保持不变，这样的体系，称为几何不变体系。
选项：
A:正确
B:错误
答案: 【错误】

12、 问题:工程结构可以是几何可变体系。
选项：
A:正确
B:错误
答案: 【错误】

13、 问题:工程结构必须都是几何不变的。
选项：
A:正确
B:错误
答案: 【正确】

14、 问题:当点（或刚片、体系）在平面内运动时，为确定其运动位置所需的独立坐标的数目，称为点（或刚片、体系）在平面内的自由度。
选项：
A:正确
B:错误
答案: 【正确】

15、 问题:平面内一个点的自由度等于1。
选项：
A:正确
B:错误
答案: 【错误】

16、 问题:平面内一个刚片的自由度等于3。
选项：
A:正确
B:错误
答案: 【正确】

17、 问题:两端是铰链连接，中间不受力的杆件称为链杆。
选项：
A:正确
B:错误
答案: 【正确】

18、 问题:一根链杆可减少2个自由度。
选项：
A:正确
B:错误
答案: 【正确】

19、 问题:一个连接两个刚片的单铰可减少2个自由度。
选项：
A:正确
B:错误
答案: 【正确】

20、 问题:用不在一条直线上的两根链杆连接一个新结点得装置，称为二元体。
选项：
A:正确
B:错误
答案: 【正确】

21、 问题:三刚片规则：平面内三刚片用不在同一直线上的三个铰两两相连，组成的体系几何不变，且无多余约束。
选项：
A:正确
B:错误
答案: 【正确】

22、 问题:两刚片规则：平面内两刚片用一根链杆及一个不在链杆延长线上的铰相连接，组成的体系几何不变，且无多余约束。
选项：
A:正确
B:错误
答案: 【正确】

23、 问题:二元体规则可以表述为：增减二元体，可能改变原体系的几何组成特性。
选项：
A:正确
B:错误
答案: 【正确】

24、 问题:当无多余约束的几何不变体系作为结构时就是静定结构
选项：
A:正确
B:错误
答案: 【正确】

【作业】第十四章 平面杆件体系的几何组成分析 第十四章 平面杆件体系的几何组成分析单元作业

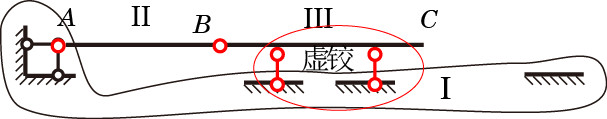

1、 问题:计算图示体系体系的计算自由度，并对图示体系进行几何组成分析。

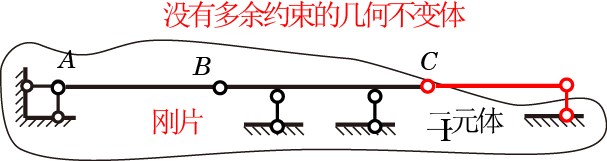

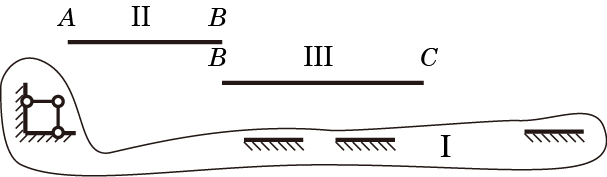

评分规则: 【 解：1.求计算自由度系统包含：刚片—— 3个（三根水平的杆）单铰——2个支座链杆——5个。2.几何组成分析用实铰A、B，分别将刚片 I与II相连、II和III相连。如下图得到一个新的刚片。由二元体规则可得本体系为，无多余约束的几何不变体系。
】

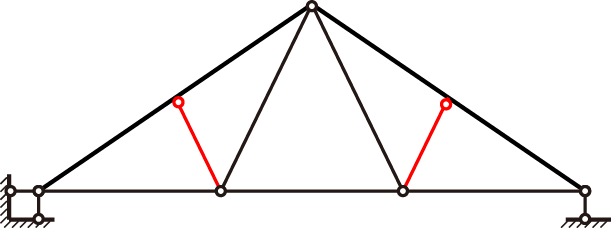

2、 问题:计算图示体系体系的计算自由度，并对图示体系进行几何组成分析。
评分规则: 【 解：1.求计算自由度系统包含：刚片—— 9个单铰——个支座链杆——3个。因为两根上弦杆不是链杆，所以不能使用简化公式。

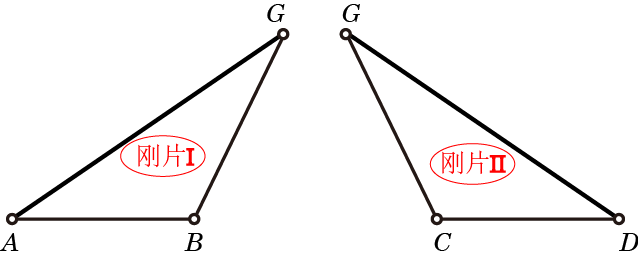

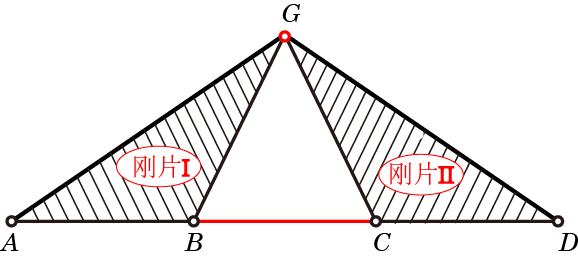

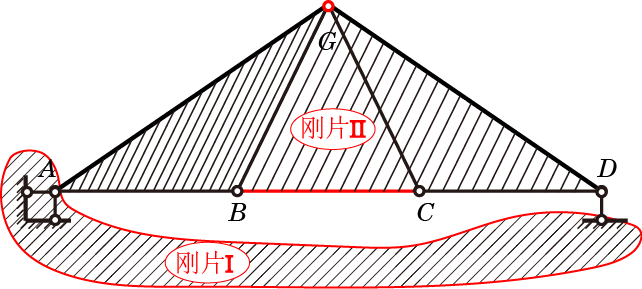

2.分析几何组成先根据三刚片规则，构造以下两个刚片：利用二刚片规则（一链杆、一铰链），构造新的刚片如下：同样利用二元体规则，得到下图所示几何不变体系：最后加上两个链杆，得到原体系为有两个多余约束的几何不变体系。本体系等价于上半部分的结果（如下图）。连续使用二元体规则进行简化。去掉二根红色杆件组成的二元体；很明显，蓝色的杆件可以转动。这是一个几何可变体系。
】

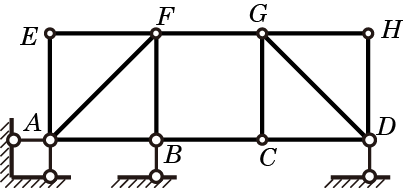

3、 问题:计算图示体系体系的计算自由度，并对图示体系进行几何组成分析。

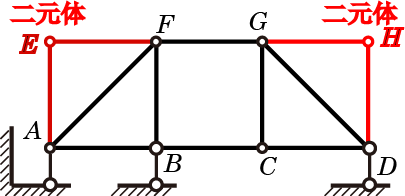

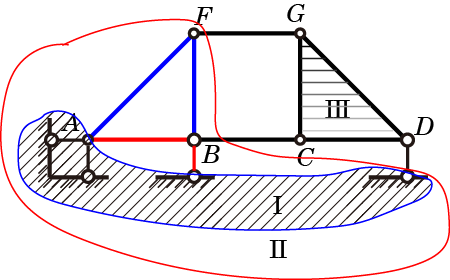

评分规则: 【 解：1.求计算自由度系统包含：刚片—— 12个（三根水平的杆）单铰——16个支座链杆——4个。2.分析几何组成利用二元体规则简化得到等价体系。简化体系中，在刚片I上连续使用二元体规则得到刚片II；用二刚片规则将II、III组成新的刚片。即本体系为无多余约束的几何不变体系。‍
】

4、 问题:计算图示体系体系的计算自由度，并对图示体系进行几何组成分析。
评分规则: 【 解：简化公式计算：
2.几何组成分析1）下图所示杆件组成二个无多余约束的刚片。2）由二刚片规则知，用三根平行链杆组成一瞬变体系。3）增加一个二元体，仍为瞬变体系。4）增加一个固定铰支座与一个可动铰支座后，结果不变仍为瞬变体系。
】

第十五章 静定结构的内力 第十五章 静定结构的内力单元测验

1、 问题:工程中常用的静定结构，有单跨静定梁、多跨静定梁、静定平面刚架、静定平面桁架、三铰拱及静定组合结构。
选项：
A:正确
B:错误
答案: 【正确】
